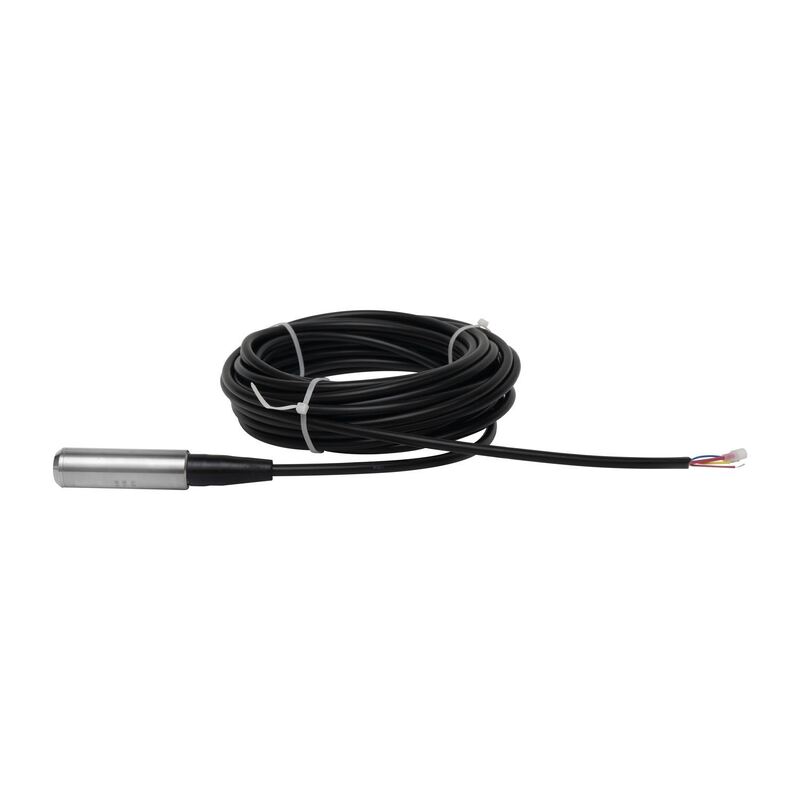

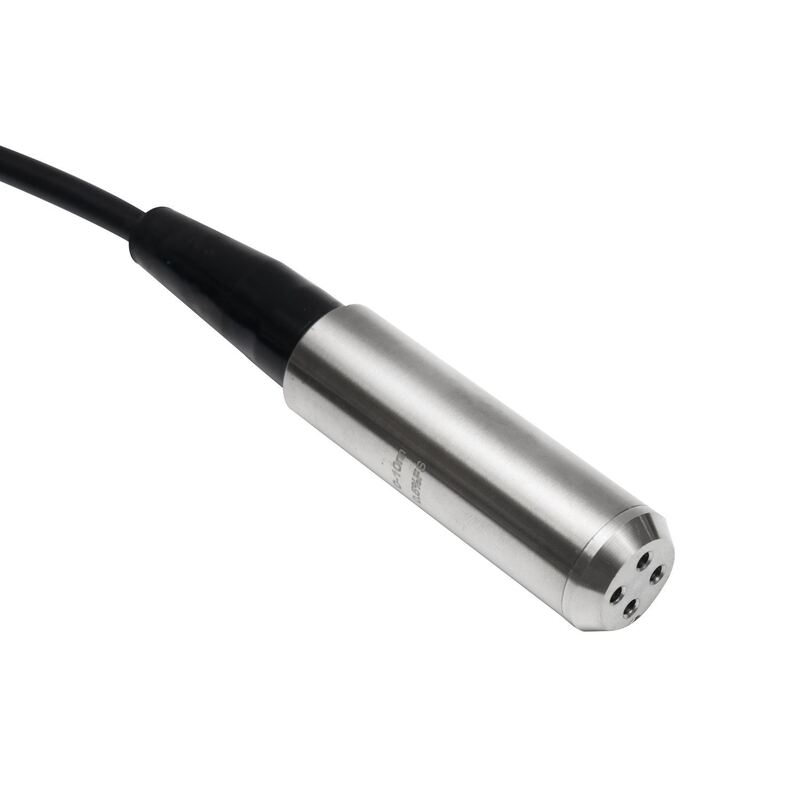

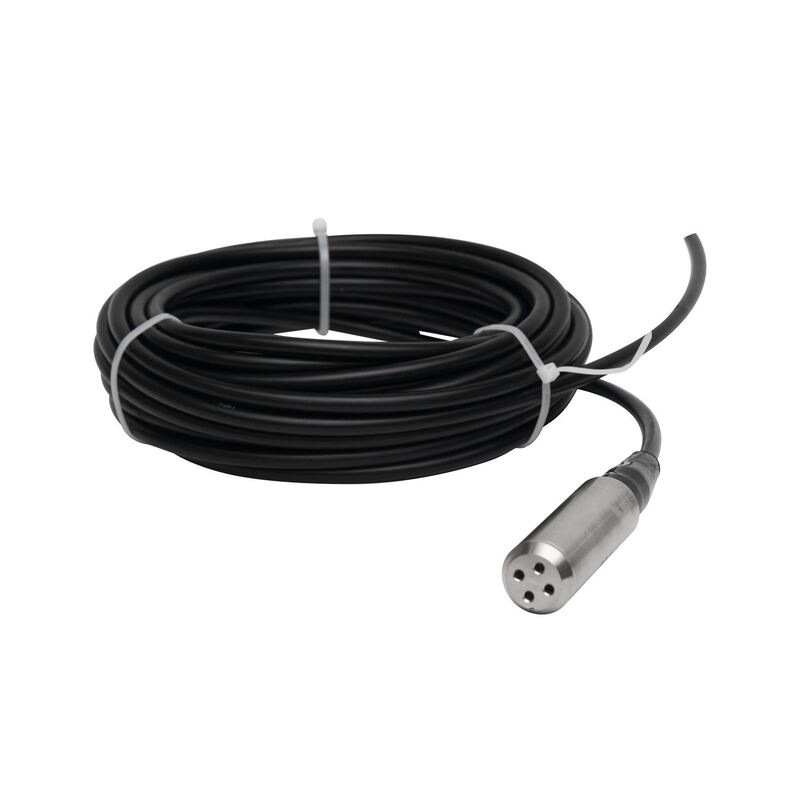

เครื่องส่งสัญญาณระดับน้ำแบบจุ่มได้ WNK ATEX ป้องกันการระเบิด IP68 RS485 Modbus สำหรับถังเก็บน้ำเพื่อการเกษตรในบ่อลึก

WNK ATEX อัดระเบิด IP68 เครื่องส่งระดับแบบดําน้ําพร้อม RS485 Modbus

รายการWNK8010-ATEX-RS เครื่องส่งระดับกันระเบิดผสมผสานการรับรองความปลอดภัยภายใน ATEX กับ RS485 Modbus RTU การสื่อสารดิจิตอลสําหรับเครือข่ายหลายเซนเซอร์ในสภาพแวดล้อมเกษตรและอุตสาหกรรมอันตรายATEX Ex ia IIC T4 กาสําหรับบรรยากาศก๊าซในโซน 0 และ IP68 สามารถดําน้ําได้ถึง 200 เมตร สามารถใช้เซ็นเซอร์ได้ถึง 32 เครื่องบนรถบัส RS485 หน่วยเดียวและเครือข่ายน้ําใต้ดินที่กระจายไป.

RS485 Modbus เครือข่ายหลายเซนเซอร์

• สูงสุด 32 เซ็นเซอร์ต่อบัสเครื่องส่ง WNK8010-ATEX-RS หลากหลายสายโซ่เดย์ซีบนสาย RS485 คู่บิดเดียว ติดตามหลายสิบหลุมหรือถังจากเครื่องควบคุมเดียว
• โปรต็อกอล Modbus RTU:รหัสฟังก์ชัน Modbus มาตรฐาน 03/04 (ระดับการอ่าน, อุณหภูมิ, การวินิจฉัย) และ 06/16 (การตั้งค่าการเขียน) สําหรับการบูรณาการ PLC/SCADA อย่างต่อเนื่อง
• ปริมาตรที่สามารถตั้งค่าได้:ที่อยู่ Modbus ที่ปรับได้ (1-247), อัตรา baud (1200-115200bps), รูปแบบข้อมูล และเซ็นเซอร์ 0/span ผ่านคําสั่ง Modbus
• ความแม่นยําดิจิตอล:การอ่านระดับการลอยแบบตรง 32 บิตในเมตรกําจัดการเคลื่อนไหวของสัญญาณแบบแอนลาจ, ความผิดพลาดของวงจรพื้นดินและเสียงแปลง A / D
• ตัวเลือกออกแบบสองแบบ:การออกแบบดิจิตอล RS485 + อานาล็อก 4-20mA ในเวลาเดียวกัน สําหรับระบบผสมผสานที่มีเครื่องควบคุมที่ทันสมัยและเก่า

รับรอง ATEX สําหรับการเกษตรอันตราย

• โซน 0 ก๊าซ (Ex ia IIC T4 Ga):ปลอดภัยสําหรับบรรยากาศที่มีความระเบิดต่อเนื่อง รวมถึงไบโอก๊าซจากการละลายแบบไม่แอโรบิกในบ่อชลประทาน, เมธานในน้ําใต้ดิน และปั๊มเชื้อเพลิงใกล้สถานีสูบน้ํามันดีเซล
• โซน 20 ฝุ่น (Ex ia IIIC T135°C Da):ได้รับการรับรองสําหรับฝุ่นเกษตรที่เผาไหม้รวมถึงฝุ่นข้าวโพด, ฝุ่นปุ๋ย และพื้นที่ผสมสารกําจัดพืช
• อุปกรณ์กันไฟฟ้า:การแยกสัญญาณ RS485 ที่สร้างขึ้นกําจัดวงจรพื้นดินระหว่างพื้นที่อันตรายและพื้นที่ปลอดภัยเมื่อเซ็นเซอร์หลายตัวแบ่งปันรถบัสร่วมกัน

รายละเอียดเทคนิค

การใช้งาน

• สนามชลประทานหลายหลุมติดตามระดับน้ําผ่านหลุมเจาะชลประทานหลายสิบหลุมพร้อมกัน ผ่านเครือข่าย Modbus RS485 เดี่ยว
• การติดตามฟาร์มถังเชื่อมต่อถังเก็บน้ํา (น้ํา, ปุ๋ย, น้ํามัน) มากถึง 32 ถังในรถบัสหนึ่งที่มีการรับรองความปลอดภัย ATEX สําหรับพื้นที่เก็บน้ํามันดีเซลและสารเคมี
• เครือข่ายติดตามน้ําใต้ดิน:การติดตามระยะยาวของแหล่งน้ําฝนแบบดิจิตอล ด้วยการบันทึกข้อมูลที่ระบุเวลา, การวัดทางไกลผ่าน Modbus-to-4G gateways
• ระบบลําเลียงชลประทาน:การตรวจจับระดับที่กระจายไปตามเครือข่ายลําเลียงด้วยความสมบูรณ์แบบของข้อมูลดิจิตอล ผ่านสายเคเบิลยาว (สูงสุด 1200m ที่ 9600bps)
• บิโอแก๊สและน้ําเสีย:การรับรอง ATEX สําหรับการติดตามในบ่อเก็บน้ํามันชีวไอน้ํา, ถังอาหารของเครื่องย่อยแบบไม่แอโรบิก และทะเลสาบน้ําเสียทางการเกษตร

แผนที่ทะเบียน Modbus (ย่อ)

คุณภาพและความสอดคล้อง

• ใบรับรองการตรวจสอบชนิด ATEX จากหน่วยงานที่ได้รับการแจ้งของ EU
• ISO 9001:2015 การผลิตที่มีการติดตามวัสดุได้อย่างเต็มที่
• การชดเชยอุณหภูมิ 100% และการปรับขนาดเป็นตัวอย่าง
• การทดสอบการเผาไหม้ภายในน้ํา 48 ชั่วโมง พร้อมการตรวจสอบการสื่อสาร Modbus
• คู่มือโปรโตคอล Modbus ที่ครบถ้วนและแผนที่ทะเบียนรวม
• การรับประกัน 12 เดือนสําหรับความเสียหายที่ไม่ได้เกิดจากมนุษย์

FAQ

ถาม: ผมสามารถเชื่อมต่อเซ็นเซอร์ได้กี่ตัวในเครือข่าย RS485?
ตอบ: มีเซ็นเซอร์ WNK8010-TT ATEX-RS สูงสุด 32 ตัวต่อเซ็กต์ RS485 โดยไม่ต้องมีตัวซ้ําด้วย เครื่องซ้ํา RS485 สามารถใช้เครือข่ายเซ็นเซอร์ 247 ตัวได้

ถาม: RS485 ต้องผ่านอุปกรณ์ป้องกัน ATEX ด้วยเหรอ?
ตอบ: ใช่ เส้นทางการสื่อสาร RS485 ต้องผ่านอุปกรณ์ป้องกัน ATEX IS ที่ได้รับการรับรองเราแนะนํารุ่นอุปสรรคที่อนุรักษ์ความสมบูรณ์ของสัญญาณความแตกต่าง RS485 สําหรับการสื่อสาร Modbus ที่น่าเชื่อถือ.

ถาม: ผมสามารถปรับปรุงมันให้เข้ากับระบบ 4-20mA ที่มีอยู่ได้มั้ย?
ตอบ: ได้ครับ WNK8010-ATEX-RS สามารถสั่งได้ด้วยผลิต RS485 + 4-20mA ทันที ซึ่งทําให้คุณสามารถเพิ่มการติดตาม Modbus ผ่านระบบดิจิตอลได้ โดยยังคงมีความสอดคล้องกับตัวควบคุม 4-20mA ที่มีอยู่

คําถาม: ระยะทางเคเบิลสูงสุดสําหรับ RS485 Modbus คืออะไร?
ตอบ: สูงสุด 1200 เมตรที่ 9600 บาวด์ด้วยสายเคเบิลที่ป้องกันด้วยคู่บิดที่เหมาะสม สําหรับระยะทางที่ไกลกว่านั้น ทางเข้า Modbus-to-fiber หรือ Modbus-to-4G สามารถขยายเครือข่ายไปตลอดเวลา

Q: จํานวนการสั่งซื้อขั้นต่ําคืออะไร?
ตอบ: เรายอมรับการสั่งซื้อจาก 1 ชิ้นสําหรับการประเมินและการทดสอบโปรโตคอล.เอกสารการรับรอง ATEX ต้องการ 2-3 สัปดาห์เวลานํา
